Criando Dispositivo no Eplan Electric P8
Uma ferramenta que ajuda muito na estética de um projeto é a criação de dispositivos.Muitos dispositivos são um pouco complexos e com muitos pontos de conexões,como devemos representa-los?A solução para tal problema é muito simples é como
brincar de desenhar com a ferramenta "Caixa de dispositivos",depois de seleciona-la basta apenas clicar e arrastar para que um quadrado ou retângulo seja desenhado.Lembrando que quando for adicionar pontos de conexão usar o "Ponto de Conexão do dispositivo" não usar bornes pois bornes são referenciados na lista de materias .

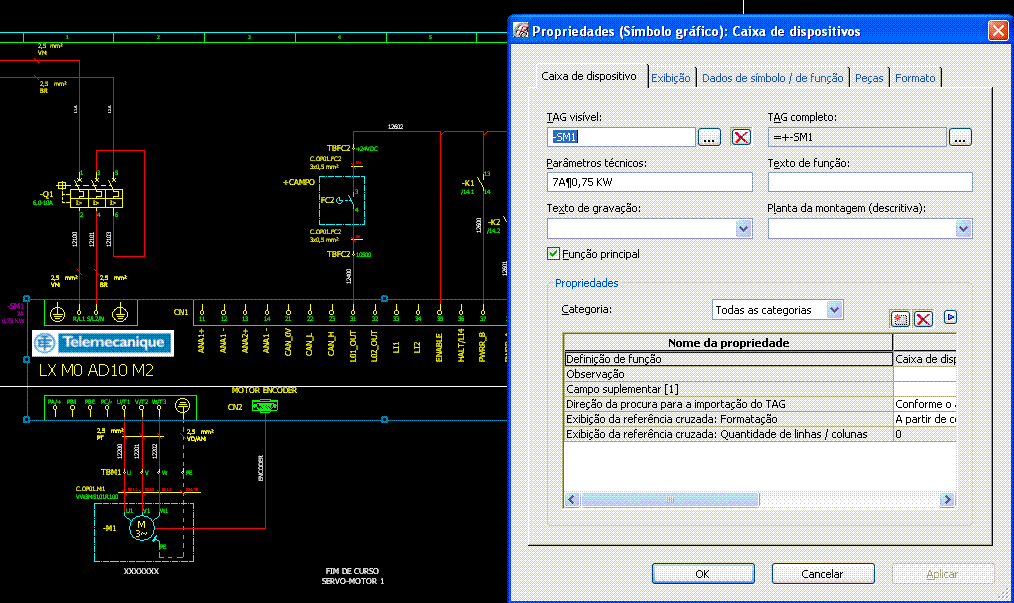

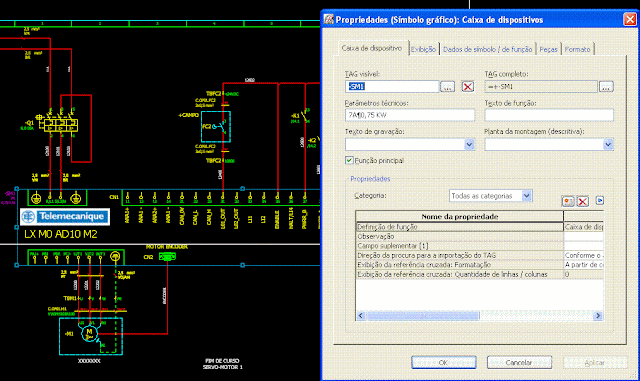

Abaixo um exemplo de dispositivo e suas propriedades e com material ja cadastrado nele .
